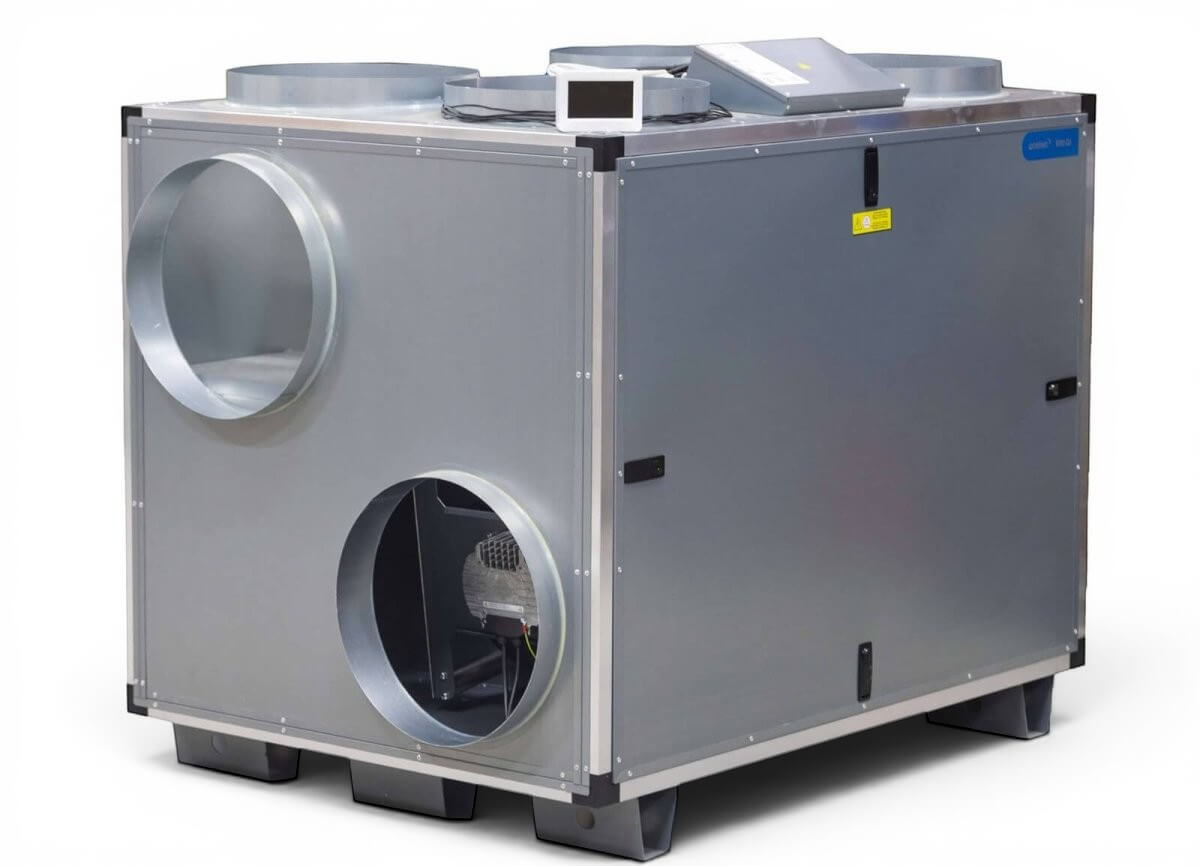

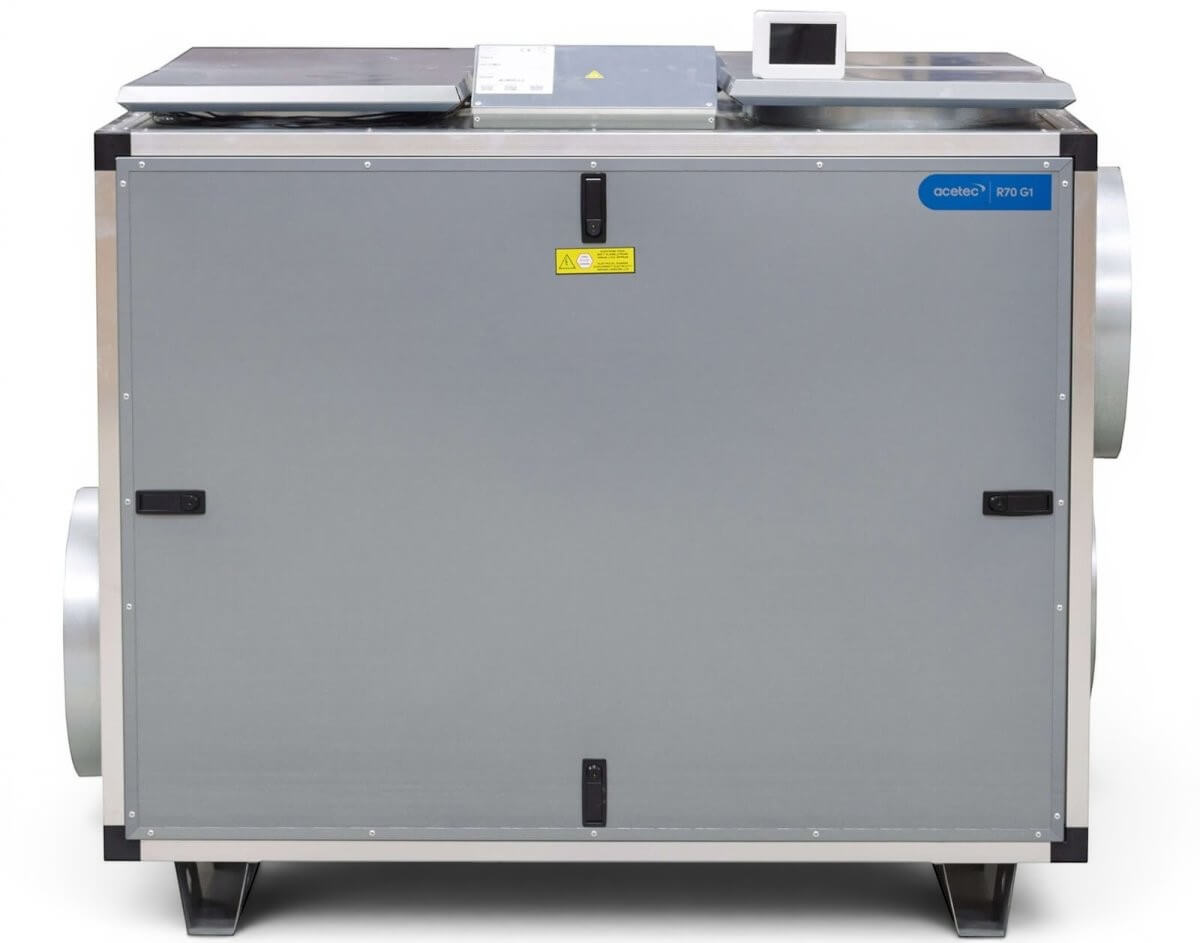

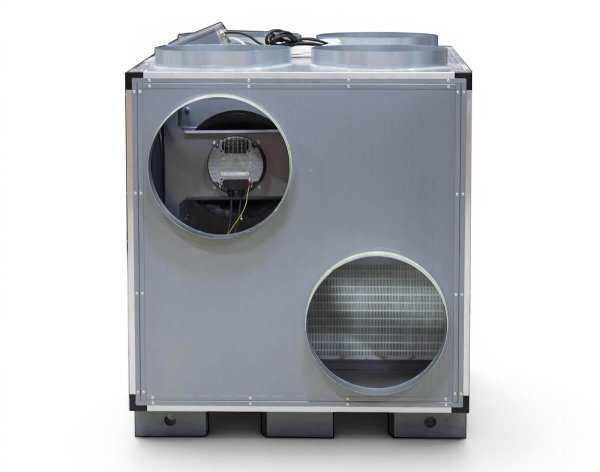

EvoAir R70 Ventilationsaggregat

EvoAir R70 är ett kompakt och flexibelt FTX-ventilationsaggregat utvecklat för installationer där energieffektiv drift, robust konstruktion och stor installationsfrihet är viktiga egenskaper. Aggregatet tillverkas i Älvsbyn och bygger på lång erfarenhet av ventilationslösningar och genomtänkt industriell design. Det är utvecklat med nordiska klimatförhållanden i åtanke och konstruerat för tillförlitlig drift i varierande klimat.

EvoAir R70 är uppbyggt med isolerade paneler, ramverk av isolerade aluminiumprofiler och en kraftig balkram. Aggregatet är utrustat med energieffektiva EC-fläktar samt en roterande värmeväxlare med stegmotordrift för effektiv värmeåtervinning. Filter med stor filteryta ger effektiv filtrering samtidigt som tryckförlusten kan hållas nere.

R-serien – flexibel anslutning för olika installationer

R-seriens konstruktion ger stor frihet vid projektering och installation genom flera möjliga kanalanslutningar. Varje luftflöde – tilluft, frånluft, uteluft och avluft – har två möjliga anslutningspositioner, vilket gör det möjligt att anpassa aggregatet efter projektets förutsättningar.

Exempelvis kan båda frånluftsstosarna användas samtidigt för att uppnå önskat flöde. Tilluften ansluts till en av stosarna eftersom kanalbatteriet placeras på en tilluftskanal. Samma aggregat kan konfigureras med toppanslutning, sidoanslutning eller L-anslutning. Ett vanligt utförande är att avluften toppansluts medan övriga kanaler ansluts från sidan.

De anslutningar som inte används täcks enkelt med de medföljande täcklocken. Det ger goda möjligheter att använda samma aggregat i olika typer av installationer och underlättar anpassning vid både projektering och montage.

Toppanslutning	Sidoanslutning	L-anslutning

Bestäm anslutningsvariant

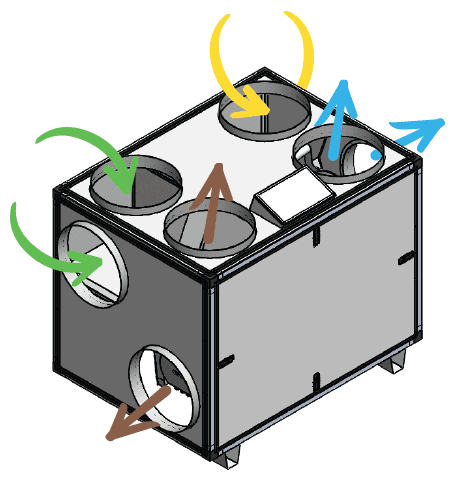

Högervariant = Tilluft till höger (leveransutförande)

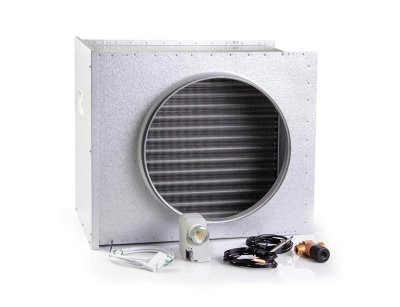

	Parameter 100 är vid leverans inställd på övre, vilket innebär att den högra (övre) fläkten är tilluftsfläkt. Bestäm vilka anslutningar som ska användas i topp respektive sida. Övriga anslutningar täcks med medföljande täcklock. Montera kanalbatteri för värme och eventuell kyla i tilluftskanalen samt vid behov spjäll i utelufts-/avluftskanalen. Kylbatteri ska monteras i horisontell kanal med hänsyn till kondenstråget. Montera de uppmärkta temperaturgivarna i respektive kanal för tilluft, frånluft och uteluft.
Grön = Uteluft Blå = Tilluft Gul = Frånluft Brun = Avluft

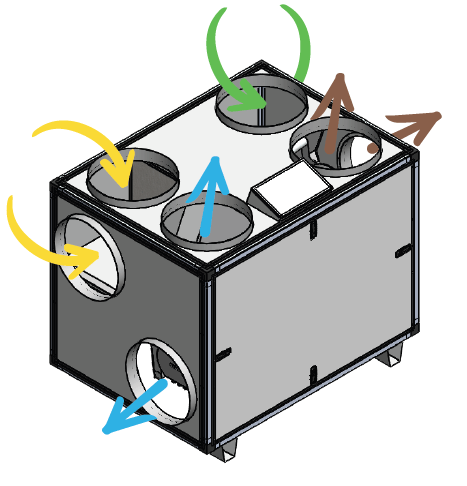

Vänstervariant = Tilluft till vänster (ändra parameter 100 till nedre)
	Ändra parameter 100 till nedre, vilket innebär att den vänstra (nedre) fläkten blir tilluftsfläkt. Bestäm vilka anslutningar som ska användas i topp respektive sida. Övriga anslutningar täcks med medföljande täcklock. Montera kanalbatteri för värme och eventuell kyla i tilluftskanalen samt vid behov spjäll i utelufts-/avluftskanalen. Kylbatteri ska monteras i horisontell kanal med hänsyn till kondenstråget. Montera de uppmärkta temperaturgivarna i respektive kanal för tilluft, frånluft och uteluft.

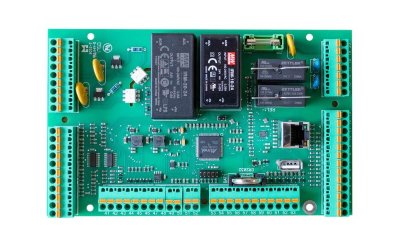

EvoControl Touch

EvoAir R70 levereras med EvoControl och en separat 4,3-tums touchdisplay som ingår som standard. Det ger en komplett och användarvänlig styr- och manöverlösning redan från start, utan behov av att komplettera med separat display.

Systemet har trådbunden nätverksanslutning för stabil kommunikation och molntjänsten EvoCloud ingår som standard. Via EvoCloud kan aggregatet hanteras och övervakas på distans från mobil, surfplatta eller dator. Det ger goda möjligheter att anpassa driften efter behov, följa mätvärden och historik samt få en tydlig överblick över aktuell driftstatus.

För integration med andra styr- och fastighetssystem finns även stöd för Modbus TCP, vilket underlättar anslutning till en överordnad styrning.

Funktioner

• 4,3-tums touchdisplay ingår som standard
• EvoCloud för styrning och övervakning via molnet
• Fjärrhantering via mobil, surfplatta eller dator
• Flexibla kanalanslutningsvarianter
• Tidur och schemaläggning
• Tryckstyrning
• Luftkvalitetsstyrning
• Fuktstyrning
• Loggning av mätvärden och historik
• Klartext och parametrar
• Flödesbild
• Stöd för Modbus TCP

Vissa funktioner kan kräva tillbehör.

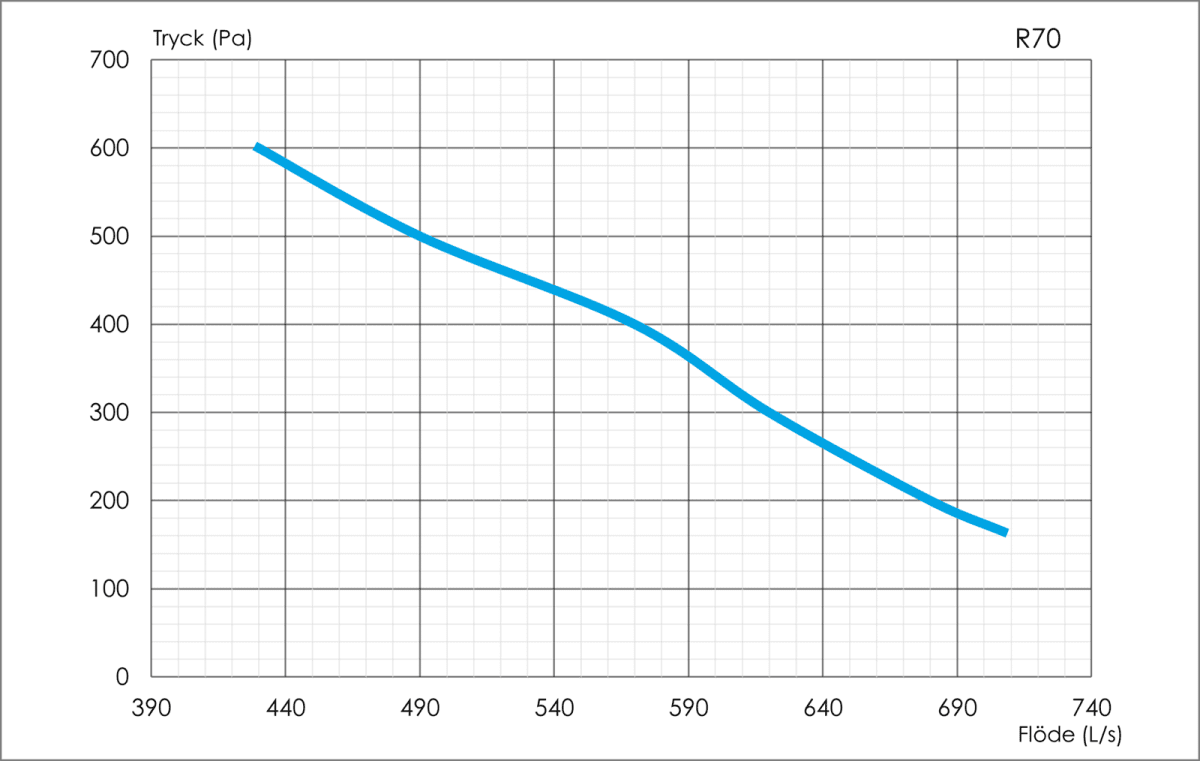

Tryck- och flödesdiagram
