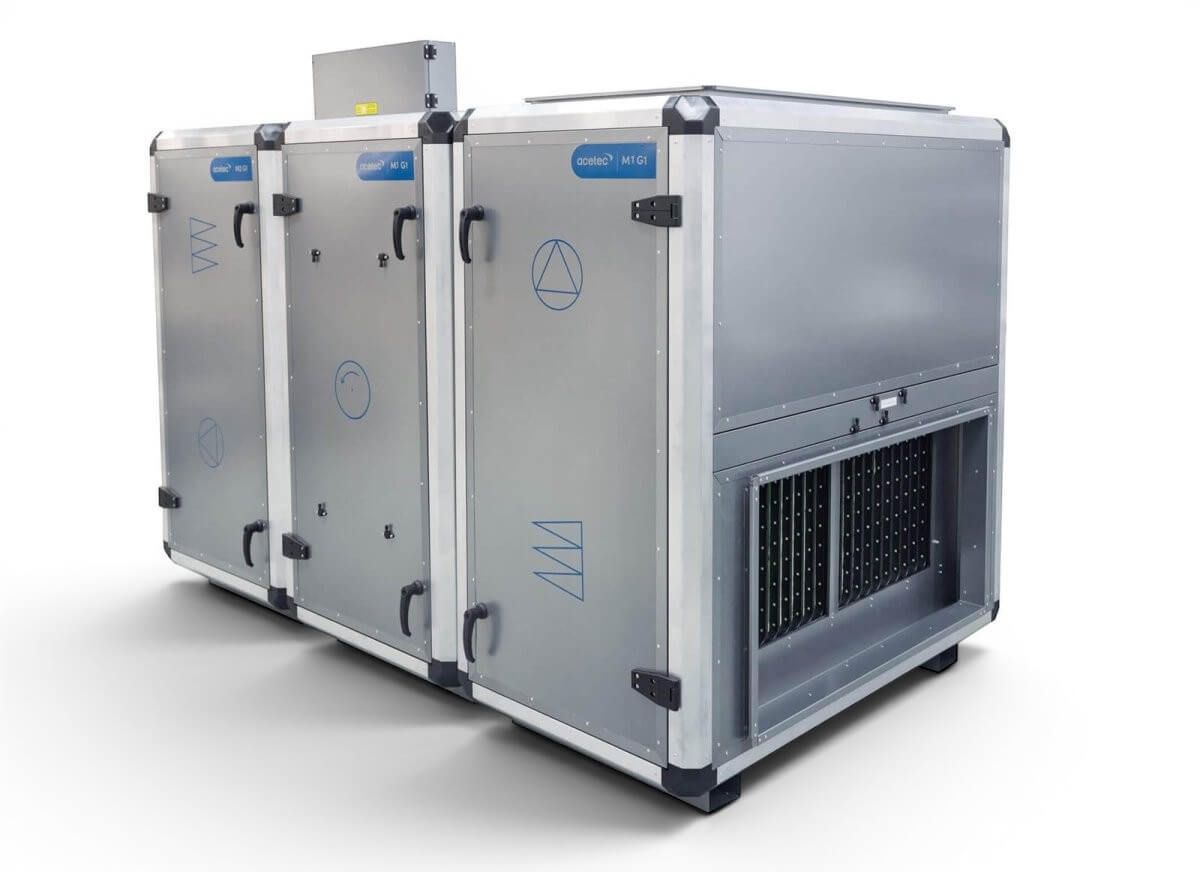

EvoAir M1 G1 Ventilasjonsaggregat

EvoAir M1 G1 er et moduloppbygd FTX-ventilasjonsaggregat utviklet for installasjoner der høy kapasitet, energieffektiv drift og stor installasjonsfleksibilitet er viktige egenskaper. Aggregatet produseres i Älvsbyn og bygger på lang erfaring med ventilasjonsløsninger og gjennomtenkt industriell design. Det er utviklet med nordiske klimaforhold i tankene og konstruert for pålitelig drift i varierende klima.

Konstruksjon og installasjonsfleksibilitet

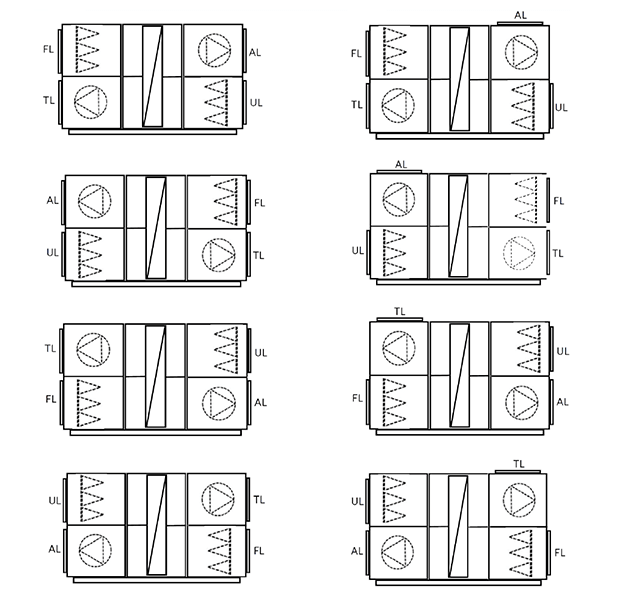

Den modulære konstruksjonen tilbyr åtte ulike kanaltilkoblingsvarianter i ett og samme system, noe som gir stor frihet ved prosjektering og installasjon. Med et flyttbart panel med tilkoblingsstuss for vifte i øvre plan, inspeksjonsdører på begge sider samt konfigurerbare innstillinger for plassering av tilluftsviften kan aggregatet tilpasses ulike installasjonsforhold. Det er også mulig å veksle mellom side- og topptilkobling.

Moduloppbyggingen forenkler dessuten transport og innbæring. EvoAir M1 G1 leveres i tre separate moduler som kan bæres inn hver for seg, slik at aggregatet for eksempel kan transporteres gjennom en standarddør. Det er en klar fordel ved installasjon i eksisterende bygg, tekniske rom og andre områder der adkomstveiene kan være begrenset.

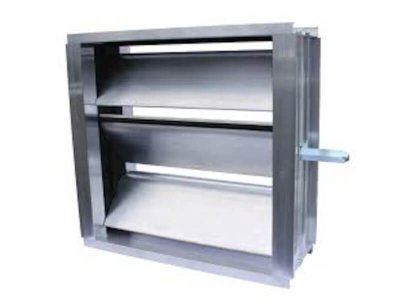

EvoAir M1 G1 er utstyrt med roterende varmeveksler samt direktedrevne kammervifter med energieffektive EC-motorer. Posefiltre med stor filterflate gir effektiv filtrering samtidig som trykktapet kan holdes nede. Varme- og kjølebatteri monteres i tilluftsstussen, mens spjeld plasseres på henholdsvis utelufts- og avkastluftsstussene. Systemet støtter både luftmengde- og trykkstyring, noe som gir gode muligheter for å tilpasse driften etter aktuell installasjon og behov.

Viftene er som standard vibrasjonsisolert med stålfjærdempere for å begrense overføring av vibrasjoner og bidra til stabil drift. Styringsutstyret består av EvoControl med betjeningspanel, nettbasert brukergrensesnitt og skytjenesten EvoCloud, som inngår som standard og gir mulighet for fjernstyring og overvåking via mobil, nettbrett eller datamaskin.

EvoAir M1 G1 leveres i tre moduler med kraftig aluminiumsramme, paneler av Zn-Al-Mg-belagt stålplate samt 50 mm steinullisolasjon. Interne skrueforbindelser gjør det mulig å sette sammen modulene selv når aggregatet plasseres direkte mot vegg. Hver modul er utstyrt med en 100 mm bjelkeramme, solide justerbare hengsler og låsbare håndtak. Konstruksjonen er utformet med fokus på stabilitet, god servicetilgjengelighet og smidig installasjon.

EvoControl Touch

EvoAir M1 G1 leveres med EvoControl og en separat 4,3-tommers berøringsskjerm som inngår som standard. Det gir en komplett og brukervennlig styrings- og betjeningsløsning fra start, uten behov for å supplere med separat display.

Systemet har kablet nettverkstilkobling for stabil kommunikasjon, og skytjenesten EvoCloud følger med som standard. Via EvoCloud kan aggregatet styres og overvåkes eksternt fra mobil, nettbrett eller datamaskin. Det gir gode muligheter til å tilpasse driften etter behov, følge måleverdier og historikk og få en tydelig oversikt over aktuell driftsstatus.

For integrasjon med andre styre- og bygningsautomasjonssystemer støttes også Modbus TCP, noe som forenkler tilkobling til overordnet styring.

Funksjoner

• 4,3-tommers berøringsskjerm følger med som standard
• EvoCloud for styring og overvåking via skyen
• Fjernstyring via mobil, nettbrett eller datamaskin
• Moduloppbygging for enklere transport og innbæring
• Åtte ulike kanaltilkoblingsvarianter
• Luftmengde- og trykkstyring
• Tidsur og tidsplanlegging
• Luftkvalitetsstyring
• Fuktstyring
• Logging av måleverdier og historikk
• Klartekst og parametere
• Luftmengdediagram
• Støtte for Modbus TCP

Enkelte funksjoner kan kreve tilbehør.

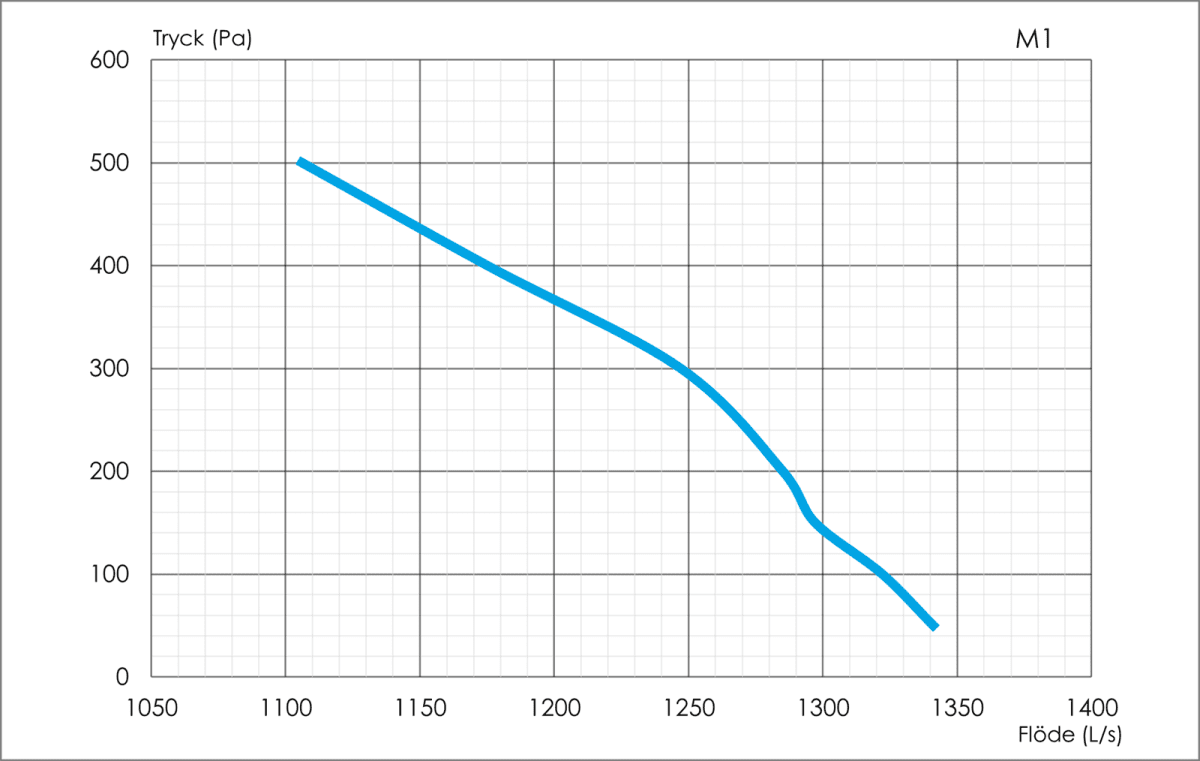

Trykk- og luftmengdediagram
